Ideal für Boote mit einem Außenbordmotor und hydraulischer Steuerung!
Mit dem neuen Autopiloten EVOLUTION von Raymarine wird das Steuern Ihres Bootes so einfach wie nie zuvor. Komplizierte Kalibrierungen gehören der Vergangenheit an. Dank des intelligenten EV-Sensors überwacht der Autopilot die Schiffsbewegungen in alle Richtungen und passt die Steuerung automatisch an die jeweiligen Seebedingungen an – ganz ohne manuelle Eingriffe. So erreichen Sie Ihr Ziel sicher. Ein weiterer großer Vorteil des Autopiloten ist seine flexible Installation. Das Gerät selbst kann an einem für Sie optimalen Ort installiert werden, während der EV-Sensor flexibel über oder unter Deck montiert werden kann. Im Vergleich zu herkömmlichen Kurssensoren gibt es keine Einschränkungen bei der Installation. Der Sensorkern ist wasserdicht nach IPx6 und IPx7. Die Komponenten lassen sich einfach über SeaTalk verbinden, alle benötigten Kabel sind im Lieferumfang enthalten. Der Autopilot ist NMEA2000-kompatibel.

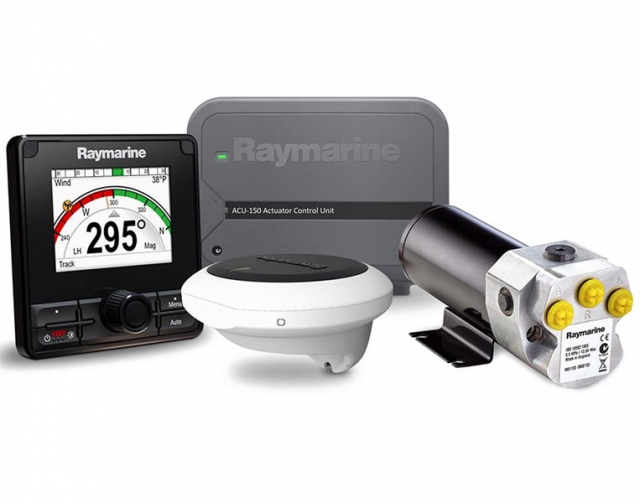

Lieferumfang:
0,5-l-Hydraulikpumpe
P70RS Autopilot-Steuereinheit (inkl. SeaTalkng-Anschlusskabel 0,4 m)
ACU-100 Antriebssteuergerät (inkl. SeaTalkng-Anschlusskabel mit offenen Enden an einem Ende, 1,0 m)
Kurssensor EV-1 (inkl. SeaTalkng-Anschlusskabel 1,0 m)
1 x SeaTalkng-Stromkabel
1 x SeaTalkng-Backbone-Kabel (5 m)
1 x SeaTalkng-Abzweigkabel (1,0 m)
1 x SeaTalkng-5-poliger Anschlussblock
2 x SeaTalkng-T-Stück-Verbinder
2 x SeaTalkng-Abschlussstecker
Technische Daten – 0,5-l-Hydraulikpumpe
Stromversorgung: 12 V
Für Zylindervolumen 50–110 cm³
(3,1–6,7 in³)
Maximaler Förderstrom
(Leerlauf) 600 cm³/min
(36,6 in³/min)
Abmessungen (H x B x T) d) 203 x 103 x 89 mm
Technische Daten – EV-1 Kurssensor
Nennspannung: 12 V (Stromversorgung über SeaTalkng)
Betriebsspannungsbereich: 10,8 bis 15,6 V DC
Stromaufnahme: 30 mA
Sensoren: Dreiachsiger digitaler Beschleunigungsmesser,
Dreiachsiger digitaler Kompass und
Dreiachsiger digitaler Drehratensensor
Datenverbindung: SeaTalkng
Betriebstemperatur: -20 bis +55 °C
Lagertemperatur: -30 bis +70 °C
Maximale relative Luftfeuchtigkeit: 93 %
Wasserschutzklasse IPX6
Durchmesser 140 mm
Tiefe 35 mm (inkl. Gehäuse)
95 mm (inkl. Halterung)
Gewicht 0,29 kg
Technische Daten – Steuereinheit p70Rs
Nennspannung 12 V DC
Spannungsbereich 9 bis 16 V DC
Displaygröße 3,5"
Display: Optisch integriertes, sonnenlichttaugliches LCD-Display
Auflösung 320 x 240 QVGA
Farben: 16-Bit-Farbauflösung (64.000 Farben)
Farbpaletten: Vier Farbpaletten – zwei Tages-, invertierte und Rot/Schwarz-Farbpalette
LCD-Helligkeit 1.200 cd/m²
Stromaufnahme (Watt): 1,6 Watt
Anschlüsse: SeaTalk und SeaTalkng, kompatibel mit NMEA2000-Schiffsnetzwerken
Betriebstemperatur: -25 °C bis 55 °C (-13 °F bis 131 °F)
Lagertemperatur -30 °C bis 70 °C (-22 °F bis 158 °F)
Maximale relative Luftfeuchtigkeit: 93 %
Wasserdicht nach IPX6
Konformität Europa: 2004/108/EG | Australien und Neuseeland: C-Tick-Konformitätsstufe 2
Lieferumfang: Bedienungsanleitung, Dichtung, Display, Sonnenschutz, Ersatzrahmen, Befestigungsschrauben
